Pocked sled

Jednoduchý drak z mikrotenového sáčku pro šikovné ruce. A létá za velice slabého větru.

pocked sled

POCKET SLED = kapesní sleď aneb sáně s kapsami (pocket = kapsa, kapesní; sled = sáně)

POCKET SLED drak z mikrotenu - drak co se vleze i do té nejmenší kapsy, vznese se i při nejlehčím vánku, a nestojí víc než pytlík na odpadky, trochu lepící pásky a času. A jedny šikovné ruce ;-)

Skládá se pouze ze tří kusů mikrotenového sáčku umně slepených lepící páskou


pocked sled - materiál a pomůcky

Materiál

  • (mikrotenové) pytle na odpadky 45x55 - 1 a 1/2 ks
  • lepící páska 1)
    • nejlépe dvě šíře
    • co nejtenčí (<=10 mm) na lemování
    • tlustější cca 20 mm na spoje
  • niť na pouštění a vyvázání (např. polyamidová nebo silonová)


Dále potřebujeme pocked sled - plánek

  • pravítko či lať dlouhou alespoň 52 cm
  • nůžky
  • fix
  • trpělivost
  • šikovné ruce ;-)
  • plánek - vykreslit na plotru nebo narýsovat na velkou krabici
    (ke stažení ve formátu DWG [97 kb], zpakovaný (ZIP) ve formátu BMP [78 kb], EPS [87 kb], JPG [322 kb], PDF [126 kb], TIF [89 kb] - kótováno v milimetrech)

Poznámka:
- na dokumentačních fotografiích je střih na draka vytištěn na papíře o rozměru cca 85x160 cm
- další možností, která má také mnoho výhod, je vzít starou kartonovou krabici, pisátko, dlouhý pravítko, pořádnej trojúhelník, namalovat na krabici obrys draka dle obrázků a vystřihnout
A pak už stačí jen přikládat na mikroten a lihovou fixkou obtahovat a obtahovat a obtahovat ...
Nezapomeňte vyznačit linie A=469 a B=520, jinak by to nešlo správně slepit.
Šablona krajního dílu stačí jen jedna - jednou se obtáhne z jedné strany, podruhé z té druhé ;-)


Výroba

odstřihneme spodní část pytle těsně nad zatavením, podélně rozstřihneme 2) a napneme a přitiskneme na šablonu 3)

pocked sled - výroba 1 pocked sled - výroba 2 pocked sled - výroba 3

Střední díl

olemujeme okraje označené na plánku dvojitou čarou tenkou lepící páskou 4)

pocked sled - výroba 4 pocked sled - výroba 5 pocked sled - výroba 6

zbylé hrany naznačíme fixem

pocked sled - výroba 7 pocked sled - výroba 8 pocked sled - výroba 9

po obvodě odstřihneme

pocked sled - výroba 10 pocked sled - výroba 11

Krajní díly

olepit, narýsovat, odstřihnout
rozstřihnout nový pytel a ještě jednou - olepit, narýsovat, odstřihnout

pocked sled - výroba 12 pocked sled - výroba 13 pocked sled - výroba 14



pocked sled - výroba 15

tak a tu jednodušší část máte za sebou - ale nebojte, pokud jste zvládli toto, tak ten zbytek zvládnete taky :)



Kompletace

pocked sled - výroba 16

tak a tu jednodušší část máte za sebou - ale nebojte, pokud jste zvládli toto, tak ten zbytek zvládnete taky :)

otočíme všechny díly lemovací lepící páskou DOLŮ

zcela NASPOD je STŘEDNÍ DÍL, krajní díly leží na něm!

neolemované okraje krajních dílů srovnáme podle vyznačených čar na středním dílu

tlustou lepící páskou 5) přilepíme jeden i druhý krajní díl ke střednímu dílu

pocked sled - výroba 17 pocked sled - výroba 18 pocked sled - výroba 19



pocked sled - výroba 20

otočíme lemovací lepící páskou NAHORU ( => krajní díly budou naspod a střední díl nahoře)

z krajních dílů vytvoříme kapsy

neolemované okraje středního dílů srovnáme podle vyznačených čar na krajním dílu

spojíme přelepením tlustou lepící páskou

pocked sled - výroba 21 pocked sled - výroba 22

a stejným postupem vytvoříme kapsu na druhé straně

pocked sled - výroba 23 pocked sled - výroba 24



Vyvázání

pocked sled - výroba 25

odměříme přibližně 1,20 m nitě

odstřihneme kousek pásky

do středu pásky přilepíme nit (cca 5 cm od konce nitě)

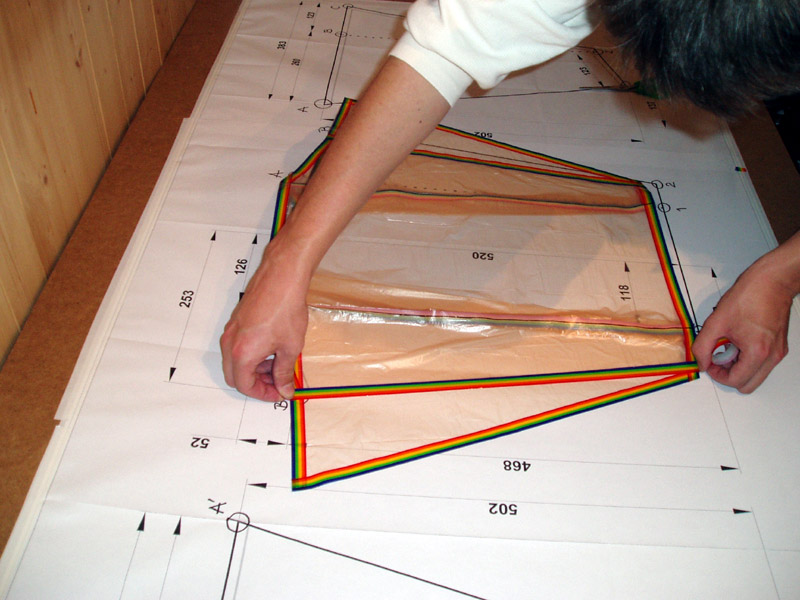

pocked sled - výroba 26

přilepíme na "ucho" draka, tak aby konec nitě směřoval nahoru



pocked sled - výroba 27

konce pásky zahneme a přilepíme



pocked sled - výroba 28

nit zavážeme, aby se nevyvlékla

stejným způsobem přilepíme a přivážeme nit i k druhému "uchu"

obě ucha přiložíme k sobě a v polovině nitě vytvoříme uzlíkem očko na přivázání draka



H Ó T Ó V Ó



Poznámky a komentáře


1) byla použita pouze šíře 15 mm a poučení zní => nemáme-li dvě šíře, tak je lépe použít pásku šíře 20 mm
2) pozor, aby jste stříhali pouze jednu vrstvu! jinak naděláte z pytle fáborky
3) zde je vidět, že budeme potřebovat ještě půl dalšího pytle
4) není marné si lepení "izolepy" na mikrotenový sáček vyzkoušet
     - nenapnete-li ji při lepení dostatečně, přilepí se k mikrotenu dřív (a hlavně jinde) než budete chtít
     - napnete-li ji příliš, po uvolnění se smrští a mikroten bude svraštělý
5) tlustou lepící páskou použijeme, aby se nám to lépe lepilo, pokud se vám klepou ruce, přilepte v místě spoje krajní a střední díl kousky pásky k podložce


Poznámka od PeVal:
jako materiál můžete použít i igelitové tašky nebo tkaninu (šusťák, windstoper apod.). pak to již ale nebude drak do mini větru, ale létat určitě bude ;-)



POKUD SE VÁM TO NAPOPRVÉ NEPOVEDLO, NEZOUFEJTE! STEJNĚ VÁM JEDNA POLOVINA PYTLE ZBYLA, DALŠÍCH PYTLŮ MÁTE JISTĚ CELÝ BALÍK A PÁSKY URČITĚ TAKY, A POKUD VÁS TO UKLIDNÍ, TAK JÁ TO ZKAZIL A VYHODIL HNED 2x : JEDNOU SE MI VYSMEKLA PÁSKA A PŘILEPILA SE KDE NEMĚLA A PODRUHÉ JSEM NALEPIL JEDEN KRAJNÍ DÍL NAHORU A DRUHÝ DOLŮ (vypadalo to fakt strašně :)



Poděkování

Rád bych touto cestou poděkoval autorovi stránek http://mujweb.cz/zabava/drakiada/, bez kterých by nevznikl ani tento drak, ani další draci. Určitě se tam také podívejte, protože podle nich jsem postavil prvního draka, co opravdu lítal a přitom jsem k tomu nepotřeboval nic co bych zrovna doma neměl.


Doporučte: icon email Pošli článek Linkuj Jaggni to ! Přidej na topčlánky.cz Pridat.eu pridej.cz pošli na vybrali.sme.sk
Uložte si: Clip to Evernote

Komentáře rss


, drak odpovědět

Na třtí pokus a chvíli zkousění jsem přilepil od hlavy dvě kuchyńské špejle na
první lepicí pásky od středu. Rěkl bych že se snáze sformuje ve větru a váhová zátěž není velká.

, vyvázáí odpovědět

dobrý den,chtěla bych se zeptat na,který roch nebo ucho se má přivázat nit.U minulého draka jsme ji navázali na dolní a moc nám nelétal 7 7 7 7

icon odpověděl(a)

Vážená paní, přiznám se, že nevím, jak vám to popsat, když vám nestačí tento podrobný návod 8
Ale přesto. Podívejte se na obrázek "Poked sled - výroba 22" (je to 25 obrázek v pořadí). Když si draka takto položíte, tak nit přivážete na ty horní rohy, co jsou nejdál od sebe. Tz. jeden konec na levý roh a druhý konec na pravý roh.
V případě, že to je pro vás stále nepochopitelné, tak mi napište.

odpověděl(a)

Roch??? To jako fakt??? Jsou to rohy anebo rochy??? Panička je zřejmě p..a a navíc i zřejmě blondýna. 2

, Kapesní sleď odpovědět

Dobrý den, také se podělím o svou zkušenost. Kdysi dávno jsem si sledě (ještě jsem nevěděl co je to za draka) koupil v Tescu asi za 19kc. Bylo mi divný, že nemá žádné tyčky ale co, šel jsem pouštět a lítal úplně nejlíp ze všech draků. Ale po pár letech(řekl bych asi 10ti) se mi roztrhal. Tak jsem ho ušil z látky, ale ta měla vysokou gramaz a tento moc neletal. Poté jsem našel tyhle stránky a návod, sehnal látky na profi kity a ušil dětem už asi 4kousky, pouštíme je na 200m šňůře a každý má 2x 20m ocas ze stuhy. 1 a drakiady jsou naše, kam se hrabou kupovaný 2 Navíc jsem si podle návodu ušil ještě Rovolutiona ale to je úplně jiný level. Větru zdar a díky za návody 10

, šarkan odpovědět

Zdravím za 2 hodinky som zostrojil šarkana a opravdu dobre léta. Počas horuceho dňa som si myslel že nic z toho nebude. Mierny vanok vial. Som vyšiel večer na kopec, a tam fukal taky silnejši vánok - aj 20 metrov nad zemou bol šarkan a to som ho robil zo silnejsieho sáčku. Jediny problem bol, že ked už bol vo vyšších výškach, začal rotovať a nedalo sa tomu zabránit a spadol, neviem kde je problem. Inak som musel počas letu priviazovat novu šnurku :D fakt super napad, dik

icon odpověděl(a)

Pro stabilizaci je možné přidělat ocas. Jsou dvě možnosti:
- do bodů 1-1' přivazat/přilepit šňůru obdobně jako když jste dělal na závěr váhy a do jejího středu pak přivázat ocas - dlouhé pruhy igelitu 2-3 m
- do každého bodu 1 a 1' zvlášť přidělat/přilepit stejně dlouhé pruhy igelitu 2-3 m

, drak odpovědět

na poušténi draka pouzivam stary rybarsky navijak drak leti do100m

, kapesní sleď odpovědět

drak je vhodný i pro skupinovou práci s dětmi. zvládli jsme to asi s deseti dětmi druhá až čtvrtá třída. lítá fajn i ve slabém větru, jen důsledně varuju před elektrikářskou lepicí páskou :-D. je moc pružná a igelit je pak pěkně nařasený :-D.

, provázek odpovědět

Chtěl bych se zeptat jak je to s tím provázkem tady píšete 120cm a na videu na youtube zase říkají pouze o 60cm mě se pořád ten drak zavírá a nepodařilo se mi nafouknout komory. Nevíte kde by mohla být chyba ? Slepený by měl být dobře. Díky za info Tom

icon odpověděl(a)

Nafouknutí komor pomůžete tak, že komory rukou rozevřete, roztáhnete.
Provázek je lepší delší, protože kratší jej více svírá, tedy námi doporučených cca 120 cm. Co se týče zavírání draka, tak to je hlavně způsobeno typem větru. Pokud je moc turbulentní a nebo poryvový.
Nejspíš s drakem nelétáte na volném prostoru, ale máte okolo nějaké překážky – stromy, budovy apod.

odpověděl(a)

zavírá se taky tehdy, když se omylem pokusíte pouštět draka kapsami "dovnitř". když jsou venku, drak se roztáhne a vytvaruje jen tlakem proudícího vzduchu. a ano - když ho máte v kapse, musíte ho pak trochu narovnat.

, brčko odpovědět

Dobrý den, chtěl jsem se zeptat jestli jde místo pravítka nebo laťky použít spojená brčka.

icon odpověděl(a)

Ahoj, pokud myslíš na kreslení čar na igelit, tak pokud jsi šikovný, tak ano. Ta čára se dá při nejhorším nakreslit i odruky. Důležité je to pak rovně vystřihnout a správně slepit.

, nápad odpovědět

Tento rok odlítáno po kopcích a plácku za Albertem hromadu času 4 Koupil sem dnes dvě balení tlačenkových střev v papírnictví.Pokusím se o křídlo.Jen je škoda,že jsou ty plastová střeva průhledná.Izolepa na něm drží,to je hlavní 5 Zdar větru.

, Kapesní sáně odpovědět

Děkuji, skvělá konstrukce. Mám trochu většího, 62 cm. Při trochu silnějším nárazovém větru než by bylo třeba pro jeho klidný let, se stávalo, že se drak sbalil (stejně jako píše Paja-F). Vyřešil jsem to hrazdičkou uprostřed véčka úvazu v šířce středního dílu. Po této úpravě se drak již nikdy nesbalil a při vypuštění do větší výšky a výpadku větru se krásně snáší jako padáček, stále otevřený a připravený zachytit vítr.
Večer všem draci spadli, protože je slábnoucí vítr neudržel, jen já toho svého musel stáhnout.
Zdravím všechny a přeji krásné dny.

, dík odpovědět

děkuji za nápad...udělal sem nejdříve malého podle originaálu a pak ještě jednoho...3x většího...dokonce ten větší létá líp než ten menší....mam tam silon 0,40mm

, Sáně odpovědět

Paráda,syn je nadšen,dík 1 Krnov

, Geniální drak odpovědět

Chtěla bych poděkovat za výborný návod. Postavila jsem hned dva draky. Jednoho z mikrotenu a jednoho ze silnějšího pytle. Nejdřív jsme zkusily toho lehčího. Je pravda, že vyletěl, ale když do něj foukl silnější výtr, tak se zhroutil a spadl. Pak jsem navázala toho ze silnějšího pytle. Výborně letěl. Na kopci bylo několik draků. Všichni je měli kupované a na toho našeho teda neměli. Pokud své draky vůbec dostaly do vzduchu, tak jim tam dlouho nevydržely a neletěly zdaleka tak vysoko, jako ten náš. Jen jsem měla problém, na čem ho pouštět. Polyamidovou nit jsem nesehnala. Zatím stačila nit na Jeansy (100% polyester), ale chtěla bych zkusit i nějakého většího. Na čem ho pouštět??? Bylo by možné použít třeba rybářský vlasec???

odpověděl(a)

Možné to je. Sám ho na něm pouštím...

odpověděl(a)

A na jak silném???

odpověděl(a)

My používáme vlasec 0,28mm pro obyčejný mikroten cca 80 a 100m (cca 40,-Kč) a pro těžší běžnou rybářskou šňůru na dravce, je ale dražší.

odpověděl(a)

Tak já tohoto draka z pytlů na odpadky a shodných rozměrů s návodem pouštím na letitém 0,25mm 100 metrů dlouhém.

, naprostá spokojenost odpovědět

Poděkování za stránky a doporučení všem. Vyrobil jsem jich již několik od menších - 15cm, po větší 130cm(šité). Občas bylo sice potřeba konstrukci mírně vyztužit modelářskými bovdeny, ale jinak je to nejgeniálnější drak. Jedna vychytávka pro menší až malé děti - použijte malou udičku s navijákem, která se dá koupit v rybářských potřebách, dětem se s ní drak geniálně ovládá. S dcerkou máme s konstrukcí z tohoto návodu osobní rekord 270m vymotaného silonu ve vzduchu. Pravda, drak nám sice v této výšce zmizel z očí, za to byl ovšem na udici ve vzduchu 3,5 hodiny a vyhráli jsme drakiádu.

icon odpověděl(a)

Děkujeme za pochvalu. Pozor ale na výškové rekordy. Omezení pro výšku letu draků je 100m.

odpověděl(a)

No myslím, že taky vysoko to nebylo, spíš mě tehdy překvapilo to množství silonu ve vzduchu. Nečekal bych, že to takový prcek vůbec zkousne. 1

, - odpovědět

Toto je prvy drak, ktory mi v zivote lietal. Bola to sice taka mini verzia ale predsa 1 dakujem!!

, Děkuji! odpovědět

Sestavil jsem draka dle tohoto návodu a ještě večer po šesté hodině jsme s ním vyrazili na kopec za barákem. Předem jsem se své 4 leté dcerce omlouval, že to asi nepoletí, protože se na stromech nehnul ani lísteček. Ale opak byl pravdou. Drak letěl a táta byl zase jednou v očích své malé dcerky "King" 10 , protože minulé dvě sezony se nám nepodařilo dostat v obchodě kupované draky do vzduchu. Navíc je super, že si ho mohla řídit sama. Takže mooooc děkuji! 5

, sáně odpovědět

Vyrobil jsem si také kapesní "sáně" dle tohoto návodu. Rozdíl je v tom, že jsem vše zvětšil 1,35x a použil největší mikrotenové pytle co jsem sehnal - 120l. Zatím ještě čeká na první let ale vzhledem k nosné ploše poletí určitě.
Poznámka ke stavbě - při nalepování křídel na střední díl doporučuji oblepit spoj z obou stran - lépe se pak komory nafukují a nebudou se spoje blíže středu rozlepovat.
Jinak díky za podrobný návod!

icon odpověděl(a)

Místo mikrotenového sáčku, se dá použít i igelitová taška a nebo i nějaký šusťák případně přímo ripstop. Nebo pokud nemáte ani to, tak i noviny, když se dobře oblepí hrany ;-)

Pro použití jiných materiálů je pak drak určen spíše pro létání do silnějšího větru nebo když jej zvětšíte, jako PF, tak díky větší ploše bude létat i ve slabším.
